Laserscanning · Punktwolke · Scan-to-BIM

Aufnahme mit
Scanner 3D

Detaillierte und präzise digitale 3D-Modelle Ihrer bestehenden Gebäude, erfasst durch hochauflösendes Laserscanning.

±2mmGenauigkeit
360°Rundumerfassung
M+Punkte je Scan

Unser Vorgehen

Die Wirklichkeit präzise erfassen.

Mit fortschrittlicher Laserscanning-Technik und unserer Erfahrung in der 3D-Modellierung liefern wir zuverlässige Daten und belastbare Grundlagen für Planung, Sanierung und Bewirtschaftung Ihrer Gebäude.

Das Prinzip ist einfach: Statt nur die Punkte zu messen, die man vermeintlich braucht, erfasst der Scanner alles, was er sieht. Die entstehende Punktwolke wird zu einer digitalen Kopie des Gebäudes, in der sich jederzeit nachmessen lässt — für Pläne, für den Aufbau eines BIM-Modells oder zur Dokumentation des Bestands vor Baubeginn.

Leistungen

Was wir liefern

Digitales 3D-Modell

Vektorielle Auswertung

Architektonischer Detailplan

Orthofoto / Orthobild

As-built-Dokumentation

Kollisionsprüfung

Gesicherte Veröffentlichung

Weiterführende räumliche Analysen

Aufbau des BIM-Modells

Vorgehen

So läuft eine Aufnahme ab

1

Rekognoszierung und Vorbereitung

Gemeinsam legen wir den Aufnahmeperimeter, die geforderte Detailtiefe und die Ergebnisse fest. Anzahl und Lage der Standpunkte ergeben sich aus der Geometrie des Objekts: ein stark unterteiltes Gebäude verlangt mehr Standpunkte als ein offener Raum.

RahmenErgebnisseZugang
2

Erfassung vor Ort

Der LaserScanner erfasst Millionen Punkte je Standpunkt. Jeder Standpunkt wird an die folgenden angebunden, danach wird das Ganze im Schweizer Koordinatensystem LV95 georeferenziert. Die Aufnahme erfolgt berührungslos und ohne Betriebsunterbruch.

LaserScannerMN95Berührungslos
3

Registrierung und Qualitätskontrolle

Die Standpunkte werden zueinander registriert, die Punktwolke von Störelementen befreit und anschliessend strukturiert. Vor jeder Weiterverarbeitung prüfen wir die geometrische Konsistenz: eine schlecht registrierte Punktwolke verfälscht alles, was danach kommt.

RegistrierungBereinigungKontrolle
4

Lieferung und Nutzung

Sie erhalten die Punktwolke und die vereinbarten Ergebnisse — Pläne, Schnitte, Fassaden, Orthobilder oder BIM-Modell. Die Punktwolke bleibt online im Browser abrufbar, ohne Softwareinstallation.

Punktwolke2D-PläneBIM-Modell

Geräte

Drei Scanner, drei Einsatzarten

Wir wählen das Gerät nach dem erwarteten Ergebnis und kombinieren sie auf derselben Baustelle oft.

Stationärer Scanner

FARO Focus Premium

Reichweite 200 m · angegebene Genauigkeit 2 mm

Der Scanner steht auf dem Stativ und erfasst von jedem Standpunkt eine vollständige Kugel. Das ist die genaueste Methode — unsere erste Wahl, sobald ein massgenaues Ergebnis gefordert ist.

  • Gebäude und Innenräume
  • Fassaden und Baudenkmäler
  • Bemasste Pläne und Schnitte
  • Grundlage eines BIM-Modells

Mobiler Scanner

FARO Orbis

Reichweite 120 m · 5 mm mobil, 2 mm im Flash-Scan

Der Scanner wird getragen und erfasst im Gehen. Grosse Flächen sind in einem Bruchteil der Zeit abgedeckt, bei geringerer Genauigkeit als stationär — die richtige Wahl, wenn die Fläche wichtiger ist als der Millimeter.

  • Grosse Raumvolumen
  • Parkhäuser und Gänge
  • Weitläufige Areale
  • Rasche Bestandsaufnahme

Bildgebender Scanner

FARO Blink

Reichweite 80 m · angegebene Genauigkeit 4 mm auf 10 m

Der Scanner erfasst die Punktwolke und 360°-Panoramen mit bis zu 50 Megapixel. Die Echtzeitführung macht die Kampagne schnell: das Werkzeug der visuellen Dokumentation, wenn das Bild ebenso zählt wie das Mass.

  • Bestandsaufnahmen
  • Baufortschrittsdokumentation
  • Dokumentation von Anlagen
  • 360°-Fotos und Punktwolke kombiniert

Projekte und Referenzen

Einige jüngste Projekte

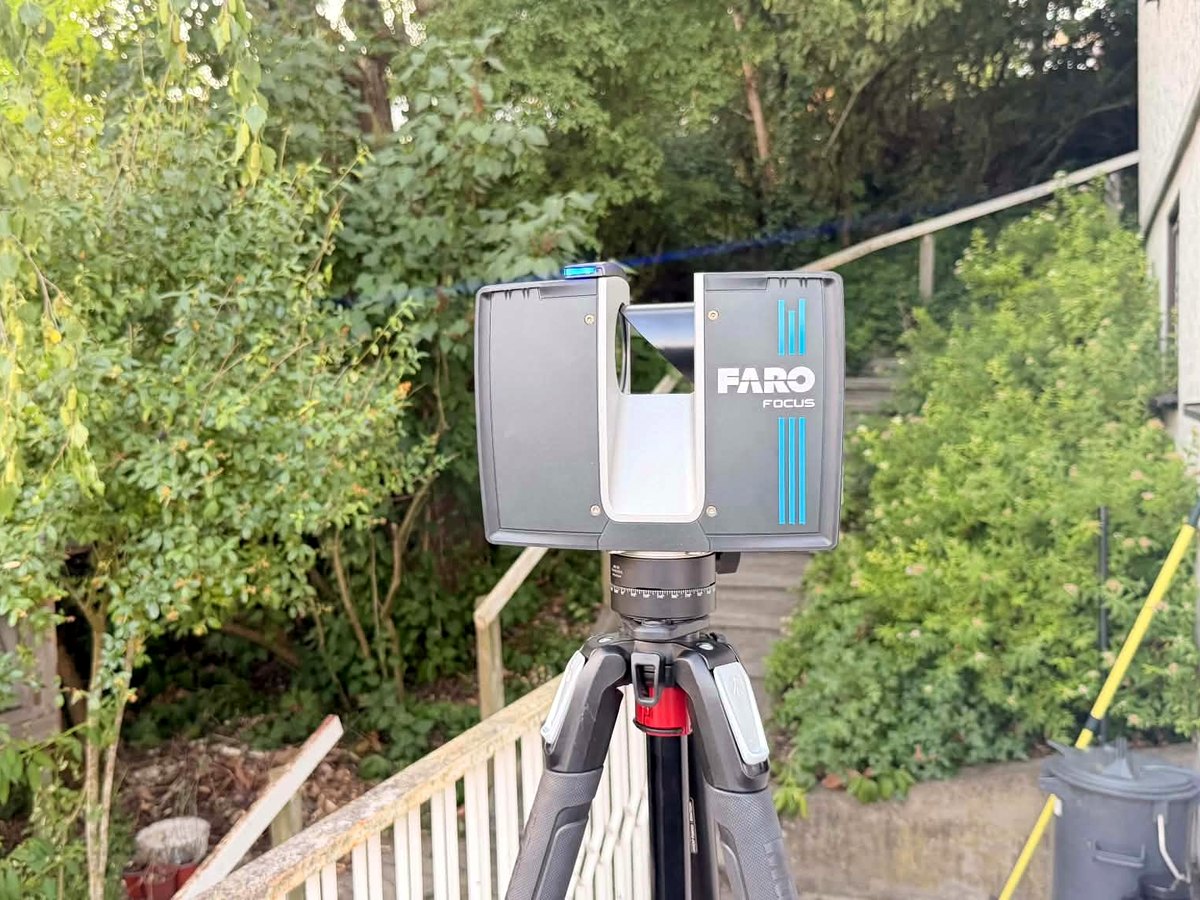

3D-Aussenaufnahme eines Einfamilienhauses au Scanner FARO Focus Premium

3D-Aussenaufnahme eines Einfamilienhauses

Scanner FARO Focus Premium
Punktwolke 3D colorisé d'une villa, relevé au Scanner laser

Punktwolke 3D

3D-Laserscanning

Häufige Fragen

Was uns am häufigsten gefragt wird

Worin unterscheidet sich eine Scanneraufnahme von einer klassischen Aufnahme?
Eine klassische Aufnahme misst die Punkte, die man vermeintlich braucht. Der Scanner erfasst alles, ohne Vorauswahl. Taucht sechs Monate später eine Frage auf — eine lichte Höhe, eine Wandstärke, ein Leitungsdurchgang —, steckt die Antwort bereits in der Punktwolke. Ein zweiter Besuch vor Ort erübrigt sich.
Müssen die Räume während der Aufnahme geräumt werden?
Nein. Gemessen wird berührungslos und auf Distanz. Wir arbeiten in bewohnten Gebäuden, in Büros und auf Anlagen im Betrieb. Es genügt, dass die aufzunehmenden Bereiche zum Zeitpunkt der Aufnahme zugänglich sind.
Was erhalten Sie am Schluss?
Die Punktwolke und die gemeinsam festgelegten Ergebnisse: Pläne, Schnitte und Fassaden, vektorielle Auswertung, Orthobilder, As-built-Dokumentation oder ein BIM-Modells vollständiges Modell. Die Punktwolke allein genügt mitunter, wenn Ihre Teams damit umgehen können.
Braucht es eine Spezialsoftware, um die Punktwolke anzusehen?
Nein. Wir stellen Ihre Daten online über BIMREVO bereit: Punktwolke, 360°-Rundgänge und Modell lassen sich im Browser ansehen, mit Messfunktion und Anmerkungen, ohne Installation und ohne Lizenz für Ihre Ansprechpartner.
Stationär oder mobil — wie wählt man?
Nach dem erwarteten Ergebnis. Sobald ein bemasster Plan oder ein BIM-Modell verlangt ist, setzen wir auf den Scanner statique. Um grosse Raumvolumen oder lange Wegstrecken rasch zu dokumentieren, halbiert der Scanner Mapping den Zeitaufwand. Beide lassen sich auf derselben Baustelle kombinieren.
Ist die Aufnahme georeferenziert?
Ja, im Schweizer System MN95. Ihre Daten lassen sich damit direkt mit dem Kataster, den Plänen des amtlichen Geometers und Ihren übrigen Quellen überlagern — Drohnenaufnahme, GIS oder bestehendes Modell.
